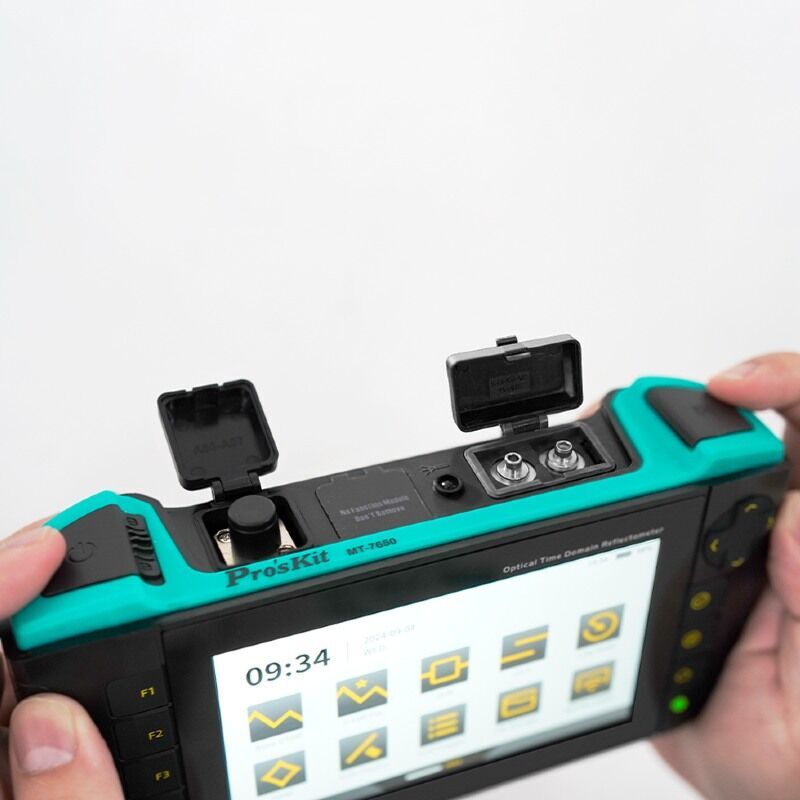

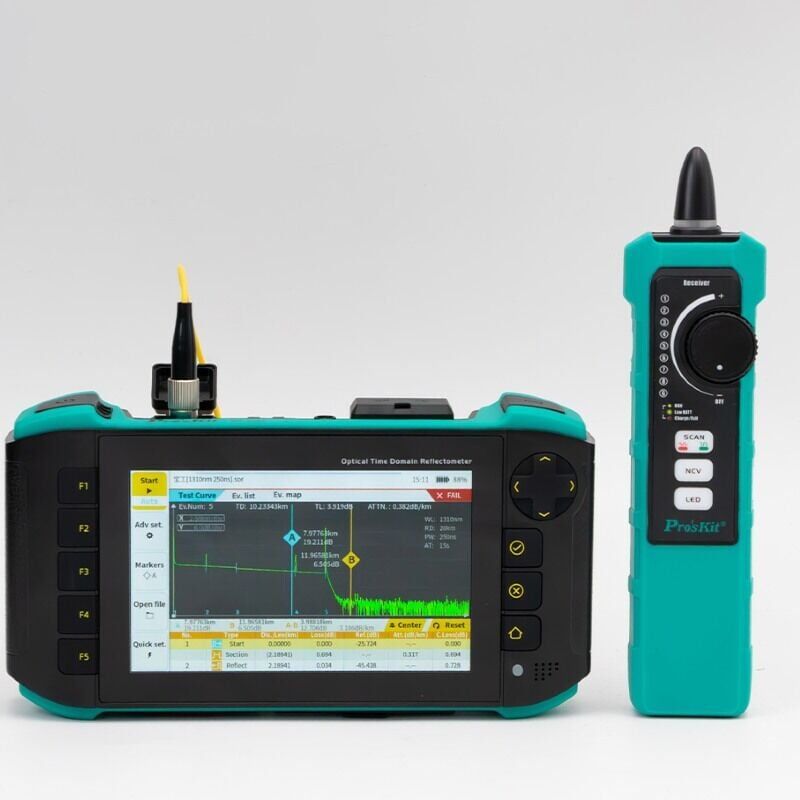

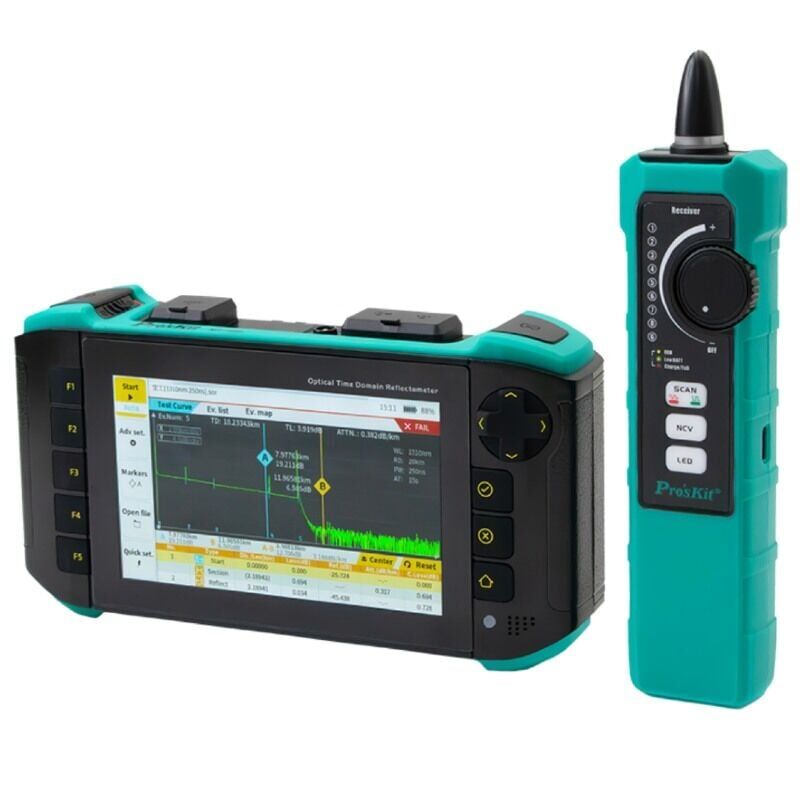

Proskit MT-7650 OTDR Fiber Optik Kablo Test Cihazı
Proskit MT-7650 OTDR Fiber Optik Kablo Test Cihazı Hakkında
ProOnsan'da ölçü ve test aletleri arasında yer alan Proskit MT-7650 OTDR Fiber Optik Kablo Test Cihazı, elektrik, elektronik ve endüstriyel ölçüm işlerinde güvenilir sonuç almak isteyen teknik ekipler için sunulmaktadır. Bayi fiyatı, toplu alım ve kurumsal teklif için ProOnsan ile iletişime geçebilirsiniz.
Proskit MT-7650 OTDR Fiber Optik Kablo Test Cihazı Özellikleri ve Teknik Bilgiler
- Proskit MT-7650 Çok Fonksiyonlu Dokunmatik Ekranlı Optik Zaman Alanı Reflektometresi
- OTDR Fiber Optik Kablo Analizörü [Optical Time Domain Reflectometer]
- Fiber OTDR Test Cihazı Nedir?
Fiber optik kablolar üzerindeki olayların (örneğin, bağlantı yerleri, ek yerleri, kırık yerler vb.) yerini ve özelliklerini belirlemek için kullanılan bir ölçüm cihazıdır.
Fiber Optik OTDR, fiber optik kablonun uzunluğunu tespit etmek için kullanılır. Kablo güzergahı boyunca fiber optik kabloda oluşan kayıpları (ek kayıpları , kıvrımlardan ve ezilmelerden kaynaklanan kayıplar vs] , yansımaları ve kırık/kopuk noktalarını tespit eder.
Fiber OTDR, fiber optik kablolar boyunca gönderilen kısa darbeli ışık sinyallerini kullanarak, bu sinyallerin kablo boyunca hareket ettikleri yol üzerindeki olayları belirler.
OTDR, bu sinyallerin kablo içinde ilerlerken karşılaştığı yansımaları ve geri saçılmaları analiz eder. Bu sayede, kablo üzerindeki bağlantı yerleri, ek yerleri, kırık yerler ve diğer optik olaylar hakkında bilgi sağlar.
- Fiber Optik OTDR'nin temel görevleri şunlardır:
| Olay Tespiti | Fiber optik kabloya müdahale eden olayları (bağlantı yerleri, ek yerleri, kırık yerler) belirleme |
| Kablo Karakterizasyonu | Fiber optik kablodaki zayıflama, dönmeler ve diğer optik özellikleri ölçme |
| Kablo Arıza Tespiti | Kablo üzerinde oluşan arızaların (kırıklar, kopmalar) yerini ve niteliğini tespit etme |
| Ağ Performans Analizi | Fiber optik ağın genel performansını değerlendirme ve optimizasyon için bilgi sağlama |
Bu özellikler, fiber OTDR'yi fiber optik iletişim ağlarının bakımı, onarımı ve sorun giderilmesi süreçlerinde önemli bir araç haline getirir. Fiber OTDR, optik fiber kablolar üzerindeki olayların yerini belirlemek için kullanılan diğer ölçüm cihazlarından daha kapsamlı bir analiz yapabilir.
- Şartname
| Model Numarası | MT-7650 |
| Dinamik Aralık | 26/24dB |
| Test Aralığı | 0,1~150 km |
| Dalga boyu | 1310±20nm 1550±20nm |
| OTDR/OLS Arayüzü | FC/UPC (Seçilebilir SC/UPC; FC/APC; SC/APC) |
| Darbe Genişliği | 5ns~20us |
| Test Süresi | 5~180 saniye |
| Test Modu | Ortalama, Gerçek Zamanlı, Otomatik |
| Zayıflama Kör Bölgesi | 8m |
| Olay Ölü Bölgesi | 2m |
| Örnekleme Noktası | 16000 |
| OPM | -50~+26dBm, 2,5 mm Evrensel Arayüz 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm |
| Kesinlik | (1310/1550nm)±0.2dB, (850/980/1300/1490/1625/1650nm) ±0.3dB, (1270/1577nm) ±1dB |
| VFL | 10mW |
| OLS Çıkış Gücü | 1310nm/1550nm>-5dBm |
| Görüntü Ekranı | 5 inç Renkli Ekran (Çözünürlük 800×480, Çift Noktalı Dokunmayı Destekleyen Kapasitif Dokunmatik Ekran) |
| Arayüz Türü | USB-A Arayüzü, Type-C Arayüzü, RJ45 Ethernet Portu, TF Arayüzü |
| LED Aydınlatma | Evet |
| Depolama Kapasitesi | 500 Giriş, 32 GB'a kadar TF Kart ile genişletmeyi destekler, USB Flash Sürücü Depolamayı destekler |
| Enerji Tasarruf Modu | Otomatik Kapanma Zamanlayıcısı (Etkin değilken iptal edilebilir) |
| Dil | Çince, İngilizce |
| İOLA | Evet |
| Optik Algılama | Evet |
| Optik Test | HAYIR |
| RJ45 Takip Cihazı | Evet |
| Sekans | Evet |
| Mesafe | Evet |
| Mesafe Doğruluğu | ±%15 |
| Ekran Görüntüsü İşlevi | Evet |
| Güç Bankası İşlevi | Evet |
| Pil | 3.7V/5000mAh Lityum Pil |
| Pil Ömrü | Bekleme Süresi > 9 saat, Ölçüm Süresi > 5 saat |
| Şarj Gücü | Maksimum 5V/2A'yı destekler. |
| Çalışma Sıcaklığı | 0°C~+50°C |
| Depolama Ortamı | Ortam Sıcaklığı: -20°C~+70°C, Ortam Nem Oranı: Nem <%90 RH |
| Boyut | 190mm×100mm×45mm (Uzunluk*Genişlik*Yükseklik) |
| Ağırlık | Yaklaşık 500g |
- Paket listesi
| Çanta İçeriği | Circuit Tracer X1, Kulaklık × 1, RJ45 Ethernet Kablosu × 1, RJ45 Timsah Klipsi × 1, 2A Şarj Cihazı × 1, Şarj Kablosu (Type-C) × 1, Pamuklu Çubuk Paketi, Yazılım Diski, Kullanım Kılavuzu, Test Raporu |
